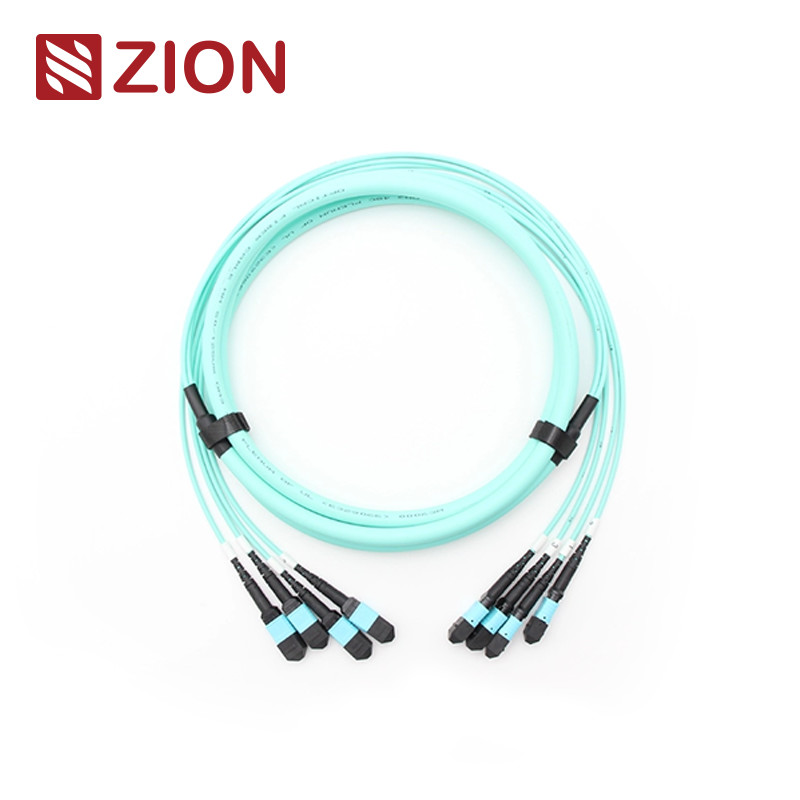

48F (4x12) MPO OM3 волоконно-оптический магистральный кабель
(4*12)48F MPO OM3 волоконно-оптический магистральный кабель
Код и описание Zion
Код Zion: ZCM12C7HIAX
Описание Zion: (4*12)48F MPO OM3 волоконно-оптический магистральный кабель
Разъем MPO - это многоволоконный разъем, предназначенный для сред с высокой плотностью. Разъемы MPO (Multi-Fiber Push On) в основном используются в центрах обработки данных, в приложениях «волокно до здания» и во внутренних соединениях внутри оборудования оптических приемопередатчиков, поддерживающего технологии 40G, 100G и QSFP+.
Типы разъемов MPO различаются в соответствии с правилами IEC 61754-7 по количеству жил, полу (Male/Female) и полярности (PC или APC).
Магистральные кабели MPO/MTP 24F-144F оконечиваются разъемами MPO/MTP с обеих сторон. Эти кабели соединяют модули MPO/MTP вместе в качестве постоянных соединений и доступны с 12, 24, 48, 60, 72, 96 и 144 волокнами, поддерживая скорость до 10/40/100 Гбит/с для решений центров обработки данных.
Промышленный стандарт разъемов
MPO Singlemode
Справочник: IEC 61754-7
Детали корпуса: SM APC: Зеленые разъемы + черная заглушка (MPO со стандартными потерями)
SM APC: Желтые разъемы + черная заглушка (MPO со сверхнизкими потерями)
MPO Multimode
Справочник: IEC 61754-7
Детали корпуса: OM1&OM2 PC: Бежевые разъемы + черная заглушка (MPO со стандартными потерями)
OM3&OM4 PC: Голубые разъемы + черная заглушка (MPO со стандартными и сверхнизкими потерями)
OM3&OM4 PC: Фиолетовые разъемы + черная заглушка (MPO со стандартными потерями)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Соответствует TIA-604-5(FOCIS5) Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует 10G Fiber Channel
- 40G и 100G IEEE 802.3
Оптические характеристики
| Параметр |
Спецификация |
| Вносимые потери (MPO) Singlemode (APC, полировка под углом 8 градусов) |
Стандартные потери: ≤0,75 дБ (макс.), ≤0,50 дБ (типичные)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные) |
| Вносимые потери (MPO) Multimode (PC, плоская полировка) |
Стандартные потери: ≤0,6 дБ (макс.), ≤0,50 (типичные)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные) |
| Вносимые потери (LC/SC/FC/ST) Singlemode (APC, полировка под углом 8 градусов) |
≤0,3 дБ |
| Вносимые потери (LC/SC/FC/ST) Multimode (PC, плоская полировка) |
≤0,3 дБ |
| Обратные потери (MPO) Singlemode (APC, полировка под углом 8 градусов) |
≥60 дБ (полировка под углом 8 градусов) |
| Обратные потери (MPO) Multimode (PC, плоская полировка) |
≥25 дБ |
| Обратные потери (LC/SC/FC/ST) |
APC≥60 дБ; UPC≥50 дБ |
| Долговечность |
<0,3 дБ типичное изменение (200 соединений) |
| Взаимозаменяемость |
≤0,2 дБ |
| Испытание на вставку-извлечение |
500 раз, IL＜0,5 дБ |
| Прочность на растяжение |
>70 Н |
| Рабочая температура Singlemode (APC) |
-40°C to +85°C |
Особенности
- Низкие вносимые потери, высокие обратные потери
- Многоволоконный разъем на основе MT, оконечные устройства и сборки разъемов на 4, 8, 12 и 24 волокна
- Экономичное решение для массовой заделки волокна
- Предназначен для приложений SM и MM с низкими и стандартными потерями
- Доступны варианты прочного круглого кабеля, овального кабеля и голого ленточного кабеля
- Цветовая кодировка корпусов позволяет различать тип волокна, тип полировки и/или класс разъема
- Хорошая повторяемость и взаимозаменяемость
Применение
Прямые кабели 12F MPO-LC/SC/FC/ST предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и центров обработки данных высокой плотности. Оптимизированы для приложений центров обработки данных высокой плотности 10/40/100G.
Все разъемы MPO от OMC от Senko/Nissin/Sumitomo. Волоконно-оптический патч-корд MPO используется в трех основных областях:
- Применение в центрах обработки данных с высокой плотностью
- Оптическое волокно до здания
- Применение внутренних разъемов в волоконном оборудовании
Правила именования и информация для подтверждения заказа
Выдвижной язычок для Senko MPO
Магистральный кабель 24F-144F MPO/MTP
Материалы для продукции - Кабель
Разъем и Fiber Channel
Примечание: Разъем Female должен соединяться с разъемом типа male.
Чертеж магистрального кабеля MPO-MPO 12F
| Общая длина (L) (м) |
Допуск по длине (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Три способа соединения помогают поддерживать правильную полярность MTP/MPO
Поскольку разъем магистрального кабеля 24F-144F MPO/MTP представляет собой 12F MPO/MTP, он имеет ту же полярность, что и один магистральный кабель 12F MPO/MTP.
Детали материалов
Магистральный кабель Zion Communication Hot MPO/MTP
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM волоконно-оптический магистральный кабель
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 волоконно-оптический магистральный кабель
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 волоконно-оптический магистральный кабель
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM волоконно-оптический магистральный кабель
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 волоконно-оптический магистральный кабель
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 волоконно-оптический магистральный кабель
Упаковка
Этот легко обрабатываемый и хорошо защищенный пакет волоконно-оптического кабеля по умолчанию маркируется и отмечается OMC. Стандартные размеры коробок: 34*22*15 см; 44*34*24 см; 54*39*34 см. Выбор коробки зависит от количества товара. Доступна индивидуальная упаковка.
Обслуживание OEM/ODM
Варианты настройки включают:
- Цвет кабеля, печатное слово, материал оболочки кабеля, цвет разъема
- Этикетка OEM, идентификационное кольцо, этикетка кабеля, коробка, отгрузочные маркировки
- Различные уровни качества
