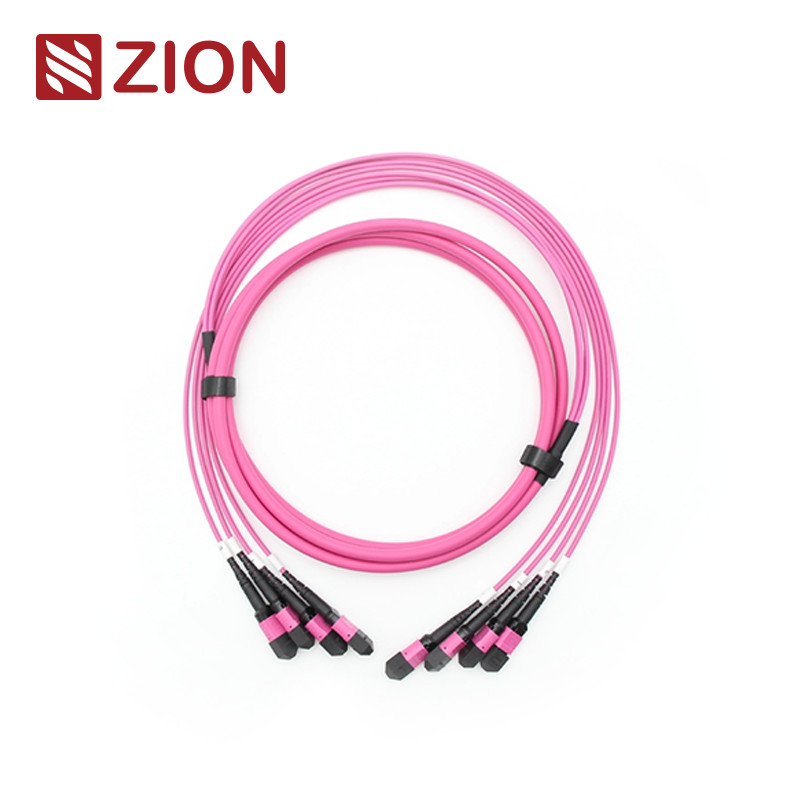

48F MPO OM4 Оптический магистральный кабель
(4×12)48F MPO OM4 Оптический магистральный кабель
Код Zion: ZCM12C8HIAX
Описание Zion: (4×12)48F MPO OM4 Оптический магистральный кабель
Разъем MPO - это многоволоконный разъем, предназначенный для сред с высокой плотностью. Эта система в основном используется в центрах обработки данных, приложениях fiber-to-the-building и внутренних соединениях внутри оборудования оптических приемопередатчиков, поддерживающего технологии 40G, 100G и QSFP+.
Типы разъемов MPO классифицируются в соответствии со стандартами IEC 61754-7 на основе количества жил, пола (male/female) и типа полировки (PC или APC).
Обзор продукта
Магистральные кабели 24F-144F MPO/MTP оканчиваются разъемами MPO/MTP с обеих сторон, создавая постоянные соединения между модулями MPO/MTP. Доступные в конфигурациях 12, 24, 48, 60, 72, 96 и 144 волокон, эти кабели поддерживают скорости до 10/40/100 Гбит/с для решений центров обработки данных.
Промышленные стандарты разъемов
Справка по MPO Singlemode: IEC 61754-7
Детали корпуса MPO Singlemode: SM APC: Зеленые разъемы + черная оболочка (MPO со стандартными потерями); Желтые разъемы + черная оболочка (MPO со сверхнизкими потерями)
Справка по MPO Multimode: IEC 61754-7
Детали корпуса MPO Multimode: OM1&OM2 PC: Бежевые разъемы + черная оболочка; OM3&OM4 PC: Голубые разъемы + черная оболочка; OM3&OM4 PC: Фиолетовые разъемы + черная оболочка
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)
- Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует 10G Fiber Channel
- Соответствует 40G и 100G IEEE 802.3
Оптические характеристики
Вносимые потери (MPO) Singlemode (APC, полировка 8 градусов): Стандартные потери: ≤0,75 дБ (макс.), ≤0,50 дБ (типичные); Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Вносимые потери (MPO) Multimode (PC, плоская полировка): Стандартные потери: ≤0,6 дБ (макс.), ≤0,50 (типичные); Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Обратные потери (MPO) Singlemode (APC, полировка 8 градусов): ≥60 дБ
Обратные потери (MPO) Multimode (PC, плоская полировка): ≥25 дБ
Долговечность: <0,3 дБ типичное изменение (200 соединений)
Взаимозаменяемость: ≤0,2 дБ
Испытание на вставку-извлечение: 500 раз, IL <0,5 дБ
Прочность на растяжение: >70 Н
Рабочая температура Singlemode (APC): от -40°C до +85°C
Основные характеристики
- Низкие вносимые потери, высокие обратные потери
- Многоволоконный разъем на основе MT с 4, 8, 12 и 24 волоконными окончаниями
- Экономичное решение для массового оконцевания волокон
- Предназначен для приложений singlemode и multimode с низкими и стандартными потерями
- Прочные круглые кабели, овальные кабели и варианты с плоскими лентами
- Цветовая кодировка корпусов для легкой идентификации типа волокна
- Отличная повторяемость и взаимозаменяемость
Применения
Прямые кабели 12F MPO-LC/SC/FC/ST предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и центров обработки данных высокой плотности. Оптимизированы для приложений центров обработки данных высокой плотности 10/40/100G.
- Приложения центров обработки данных со средами высокой плотности
- Установки fiber-to-the-building
- Приложения внутренних разъемов в волоконном оборудовании
Правила именования и подтверждение заказа
Выдвижной язычок для Senko MPO
Материалы продукта - Кабель
Разъем и Fiber Channel
Примечание: Женские разъемы должны соединяться с мужскими типами разъемов.
Чертеж магистрального кабеля MPO-MPO 12F
Допуск по общей длине: 0
1 10 40Три способа подключения для полярности MTP/MPO
Разъем магистрального кабеля 24F-144F MPO/MTP представляет собой 12F MPO/MTP, сохраняя ту же полярность, что и отдельные магистральные кабели 12F MPO/MTP.
Детали материала
Горячие магистральные кабели Zion Communication MPO/MTP
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Оптический магистральный кабель
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Оптический магистральный кабель
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Оптический магистральный кабель
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Оптический магистральный кабель
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Оптический магистральный кабель
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Оптический магистральный кабель
Упаковка
Этот легко обрабатываемый и хорошо защищенный пакет оптического кабеля по умолчанию маркируется и маркируется OMC. Стандартные размеры коробок: 34×22×15 см; 44×34×24 см; 54×39×34 см. Выбор коробки зависит от количества. Доступна индивидуальная упаковка.
Услуги OEM/ODM
- Индивидуальный цвет кабеля, печать, материал оболочки и цвета разъемов
- OEM-маркировка, идентификационные кольца, этикетки для кабелей, коробки и транспортные маркировки
- Доступны различные уровни качества
