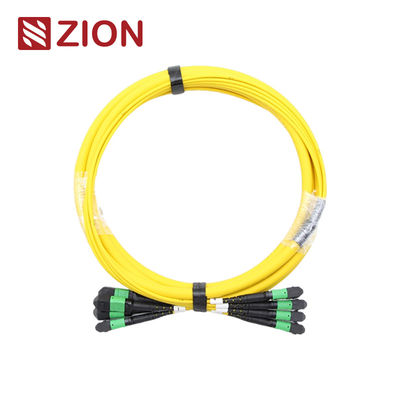

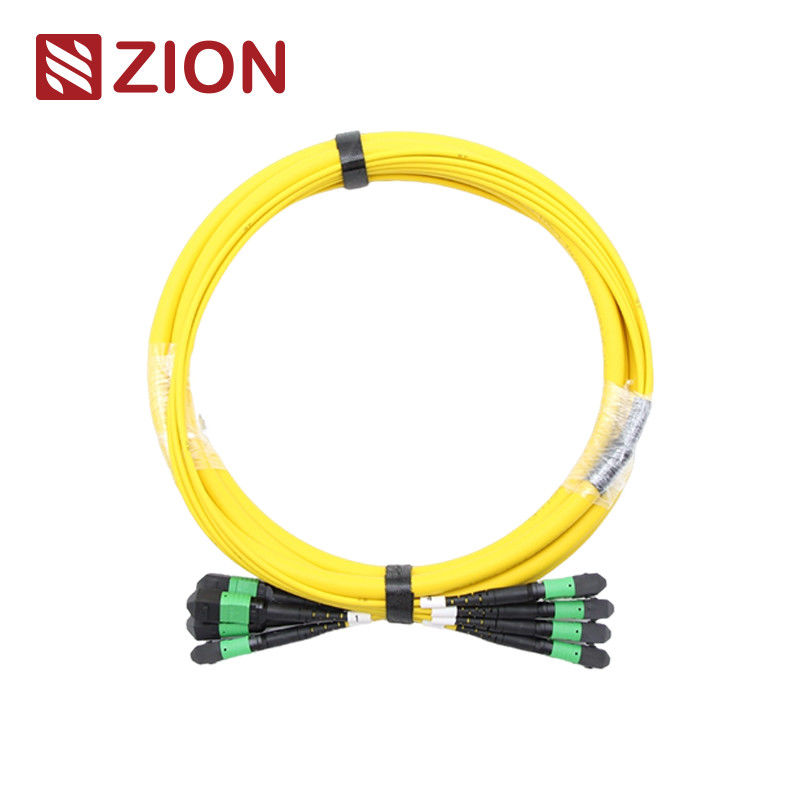

48F (4x12) MTP Магистральный кабель одномодового волокна
Этот магистральный кабель одномодового волокна высокой плотности (4*12)48F MTP обеспечивает надежное соединение для требовательных приложений центров обработки данных и телекоммуникаций.
Идентификация продукта
Код Zion: ZCM22C2HIAX
Описание Zion: (4*12)48F MTP SM Магистральный кабель волоконной оптики
Обзор разъема MTP
Разъем MTP (Multi-Fiber Push On) - это многоволоконный разъем высокой плотности, разработанный для сред центров обработки данных, приложений «волокно до здания» и внутренних соединений в оборудовании оптических приемопередатчиков, поддерживающем технологии 40G, 100G и QSFP+.
Разъемы MTP классифицируются в соответствии со стандартами EIA/TIA-604-5 в зависимости от количества волокон, типа разъема (Male/Female) и типа полировки (PC или APC).
Технические характеристики магистрального кабеля
Магистральные кабели 24F-144F MPO/MTP оконечиваются разъемами MPO/MTP с обеих сторон, создавая постоянные соединения между модулями MPO/MTP. Доступные в конфигурациях 12, 24, 48, 60, 72, 96 и 144 волокон, эти кабели поддерживают скорости до 10/40/100 Гбит/с для решений центров обработки данных.
Эти магистральные кабели соединяют кассеты, панели или усиленные разветвители MPO/MTP, обеспечивая быстрое развертывание кабелей высокой плотности в центрах обработки данных и других средах с большим количеством волокон.
Соответствие промышленным стандартам
Справочник по одномодовому волокну MTP: EIA/TIA-604-5
Детали корпуса одномодового волокна MTP: SM APC: Зеленые разъемы + черная оболочка (MTP со стандартными потерями); Желтые разъемы + черная оболочка (MTP со сверхнизкими потерями)
Справочник по многомодовому волокну MTP: EIA/TIA-604-5
Детали корпуса многомодового волокна MTP: OM1&OM2 PC: Бежевые разъемы + черная оболочка; OM3&OM4 PC: Голубые разъемы + черная оболочка; OM3&OM4 PC: Фиолетовые разъемы + черная оболочка
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Соответствует TIA-604-5(FOCIS5)
- Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует стандарту 10G Fiber Channel
- Соответствует стандарту 40G и 100G IEEE 802.3
Технические характеристики оптических характеристик
Вносимые потери (MTP) - Одномодовое волокно (APC, полировка под углом 8 градусов):
Стандартные потери: ≤0,75 дБ (макс.), ≤0,50 дБ (типично)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типично)
Вносимые потери (MTP) - Многомодовое волокно (PC, плоская полировка):
Стандартные потери: ≤0,6 дБ (макс.), ≤0,50 (типично)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типично)
Вносимые потери (LC/SC/FC/ST):
Одномодовое волокно (APC): ≤0,3 дБ
Многомодовое волокно (PC): ≤0,3 дБ
Обратные потери (MTP) - Одномодовое волокно (APC): ≥60 дБ
Обратные потери (MTP) - Многомодовое волокно (PC): ≥25 дБ
Долговечность: <0,3 дБ типичное изменение (200 соединений)
Взаимозаменяемость: ≤0,2 дБ
Испытание на вставку-извлечение: 500 раз, IL <0,5 дБ
Прочность на растяжение: >70 Н
Рабочая температура - Одномодовое волокно: от -40°C до +85°C
Основные характеристики
- Низкие вносимые потери, высокие обратные потери
- Многоволоконный разъем на основе MT с 4, 8, 12 и 24 волоконными окончаниями
- Экономичное решение для массового оконечивания волокна
- Разработан для приложений SM и MM с низкими и стандартными потерями
- Усиленные круглые кабели, овальные кабели и варианты с голым ленточным волокном
- Цветовая кодировка корпусов для легкой идентификации типа волокна и типа полировки
- Отличная повторяемость и взаимозаменяемость
Применения
Разъемы MTP от OMC от Senko/Nissin/Sumitomo идеально подходят для:
- Среды центров обработки данных высокой плотности
- Установок «волокно до здания»
- Внутренних соединений в оборудовании волоконной оптики
Документация по продукту
Выступ для Senko MTP
Материалы конструкции кабеля
Конфигурация разъема и Fiber Channel
Примечание: Разъемы типа «Female» должны соединяться с разъемами типа «Male» для правильной работы.
Технический чертеж магистрального кабеля MTP-MTP 12F
Технические характеристики допуска по длине
| Общая длина (L) (м) |
Допуск по длине (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Методы подключения полярности MTP/MPO
Поскольку разъем магистрального кабеля 24F-144F MPO/MTP представляет собой 12F MPO/MTP, он сохраняет ту же полярность, что и отдельные магистральные кабели 12F MPO/MTP.
Технические характеристики материалов
Популярные модели магистральных кабелей MPO/MTP
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Магистральный кабель волоконной оптики
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Магистральный кабель волоконной оптики
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Магистральный кабель волоконной оптики
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Магистральный кабель волоконной оптики
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Магистральный кабель волоконной оптики
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Магистральный кабель волоконной оптики
Информация об упаковке
Все кабели волоконной оптики маркируются и отмечаются OMC в стандартном исполнении. Доступные размеры коробок: 34*22*15 см, 44*34*24 см и 54*39*34 см, выбираются в зависимости от количества заказа. Доступны варианты индивидуальной упаковки.
Услуги OEM/ODM
Варианты настройки включают:
- Цвет кабеля, печать и материал оболочки
- Этикетки OEM, идентификационные кольца, этикетки кабелей, коробки и транспортные маркировки
- Различные уровни качества для удовлетворения конкретных требований
